Тонарм: что это такое и как настроить?
Аналоговый звук постепенно набирает популярность, в особенности виниловые проигрыватели, поэтому пользователей стало активно интересовать, что такое тонарм и как с ним правильно обращаться. Качество воспроизводимого звука зависит от совместной работы следующих элементов: тонарма, картриджа и иглы. Перечисленные агрегаты обеспечивают, по большей части, вращение пластинки без сбоев.
25 марта 2024
Содержание:
Что такое тонарм?

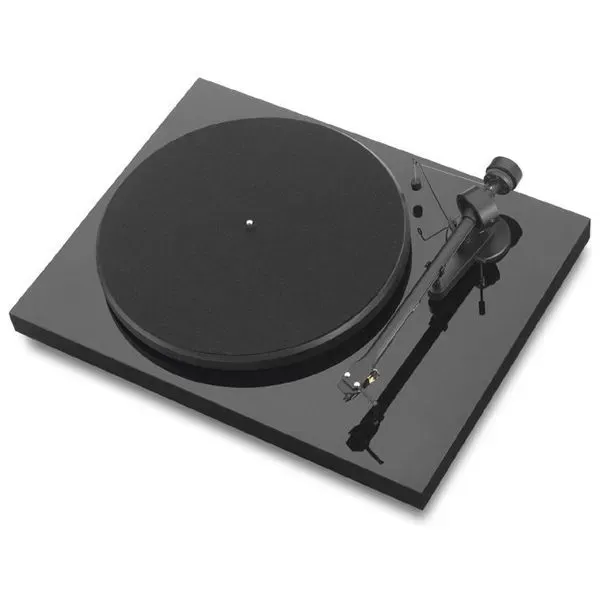

Тонарм - элемент винилового проигрывателя, который выглядит как рычаг, на котором находится верхняя часть картриджа. Данный элемент очень важен, перед покупкой стоит обратить внимание на следующие характеристики:
- МАХ уровень жесткости;
- неимение собственных резонансов;
- устранение влияние внешних резонансов;
- способность справиться с неровностями на виниле.
Может показаться, что тонарм выполняет простые незамысловатые функции, однако его роль на самом деле очень велика.
Устройство и характеристики
Тoнарм - рычаг с закрепленной на конце головкой картриджа. Устанавливается тонарм в специально отведенном месте, которое называется шелл. Крепежную площадку часто используют для соединения головки звуконосителя с тонармом при помощи провода. Тонармы бывают разных размеров, поэтому чаще всего они располагаются на съемной платформе, которая называется армборд.
Тонарм имеет важные характеристики, которые следует учитывать при выборе элемента для проигрывателя пластинок.
- В первую очередь обращайте внимание на форму, она бывает прямая и изогнутая.
- Длина у тонармов тоже разная: от 18,5 до 40 мм. От длины рычага зависит угол касания к дорожке пластинки, чем больше длина, тем меньше угол. Идеальная длина достигается в том случае, когда тонарм находится практически параллельно дорожке.
- Масса изделия варьируется от 3,5 до 8,6 г. Такая небольшая масса необходима для обеспечения минимального давления на иглу, дабы не сломать пластинку. Однако тонарм меньше 3,5 г может не достаточно хорошо работать на виниле.
- Тонармы изготавливают из карбона или алюминия.
- Понятие навес определяет какое расстояние от головки картриджа до самого винила. Само расстояние зависит от вида картриджей.
- Антискейтинг - это функция, используемая в проигрывателях фонографов для предотвращения скольжения тонарма. Антискейтинг выравнивает тонарм относительно стенки канавки.
Кроме вышеперечисленного, не стоить забывать об эффективной массе прибора, которая определяет вес трубки от конца тонарма (где закреплен картридж) до оси крепления. Играют роль и показатель прижимной силы, а также комплианс - действие в соответствии с заданной задачей картриджа.
Главные значения податливости можно определить с помощью представленных ниже соотношений:
- низкая: 5-10 мкм/мН;
- средняя: 10-20 мкм/мН;
- высокая: 20-35 мкм/мН;
- очень высокая: больше 35 мкм/мН.
Какие бывают устройства
Устройства подразделяются на два определяющих вида: радикальные и тангенциальные. Для определения что есть что следует обращать внимание на конструктивные особенности тонарма. Радикальный вид встречается чаще, он намного привычнее и известнее постоянным пользователям винила. Принцип работы основывается на одноопорном рычаге с картриджем, это базовый элемент разных видов виниловых пластинок.
Рассмотрим виды тонармов получше.
Радиальный тонарм
Такое устройство представляет собой объединение трубки и головки картриджа, которые выполняют свою работу путем движения вокруг стационарной оси, а ось, в свою очередь, находится непосредственно на виниловом проигрывателе. Картридж движется по радиусу вдоль виниловой пластинки.
Радиальный тип совершенно не подходит к рычажным моделям проигрывателей. Для таких устройств стали искать новые решения и смогли разработать тангенциальные модели тонармов.
Для проведения сравнительной характеристики этих двух видов рычагов, важно учитывать место расположения иглы винилового проигрывателя, когда само устройство воспроизводит записанные на виниле реплики. Игла должна располагаться по отношению к дорожке также, как и резец рекордера в процессе записи.
Если виниловый проигрыватель работает по принципу рычажной системы, то головка картриджа двигается по дуге винилового диска, а не вдоль радиуса, как в случае с радиальным тонармом. Радиус дуги - это расстояние от иглы до оси тонарма. Когда проигрыватель воспроизводит мелодию на таком устройстве, скользящая игла движется не по одной траектории, а постоянно меняет положение контактной плоскости. Помимо этого, игла отклоняется от заданного перпендикуляра, а это в свою очередь является погрешностью скольжения.
Все тонармы, работающие по принципу рычага, функционируют одинаково. Но среди них все таки есть существенные различия. Однако среди одинаковых характеристик можно выделить следующие:
- Трубка тонарма изготавливается из самых разных материалов: натуральное дерево, металл, металлические сплавы, пластмасса и карбоне.
- У рычажных тонармов можно заменить шелл, в конструкции устройства он легко снимается.
- Может отличатся по материалу проводка, которая находится внутри трубки.
- Наличие и качество сборки элементов, которые препятствуют изоляции конструкции.
Кроме того, стоит обратить внимание на специальные отличия в конструкции поворотного механизма. Поворотный механизм обеспечивает работу тонарма, от этого устройства зависит возможность свободно перемещаться рычагу с картриджем по поверхности виниловой пластинки.
Тангенциальный тонарм
Это наиболее современная и модернизированная версия тонарма, она обеспечивает правильность алгоритма воспроизведения звука, является более совершенной и работоспособной. Устройство, работающее по такому принципу, не испытывает возникновение ошибки слежения, о которой мы говорили выше.
Если тангенциальный тонарм настроен неправильно, то звук на таком проигрывателе будет по качеству звучания намного хуже, чем звук на хорошо отрегулированном рычажном механизме.
Несмотря на сильную техническую базу и продвинутость, а также инновационные характеристики, виниловые проигрыватели с тангенциальным типом проигрывания не получили заслуженной популярности. Такое устройство стоит дороже рычажного проигрывателя, к тому же оно еще и сложнее в работе. В настоящее время, устройства такой комплектации являются люксовыми и принадлежат к классу дорогих виниловых проигрывателей. Можно найти тангенциальные модели по приемлемым ценам, однако их качество будет гораздо хуже, чем у рычажных моделей того же ценового диапазона. Дешевые модели обеспечивают продольное движение звукоснимателя, поэтому и стоят недорого.
Комплектация тангенциальной конструкции выглядит следующим образом: на шасси аппаратуры установлены 2 опоры, между которыми находятся трубка и закрепленный на ней картридж. Это и есть главная конструктивная особенность такого вида конструкции. Из-за такого строения аппаратуры, во время воспроизведения музыки начинает двигаться не одна часть рычага, а полностью весь рычаг. Благодаря такому строению устройства, полностью отсутствует скатывающая сила, характерная для радиальных устройств. Благодаря этого, постоянно настраивать систему больше нет необходимости.
Установка и настройка
Во время установки тонарма нужно быть предельно внимательным, так как могут возникнуть непредвиденные сложности. Как пример, может возникнуть ситуация, когда невозможно спокойно и просто опустить устройство на необходимый уровень, игла ,в таком случае, просто не касается винила. В таких случаях стоит отрегулировать тонарм на нужную высоту вручную. В сложных ситуациях стоит присмотреться к уровню высоты платформы механизма и при необходимости выровнять ее на нужную высоту.
На то, на сколько хорош будет звук при звучании, влияет настройки держателя для звукоснимателя, например, как глубоко в патефоне расположен этот самый звукосниматель.
Важный момент - отрегулировать отклонение бокового слежения. Чтобы верно отрегулировать угол необходимо заранее распечатать шаблон, на котором цветной точкой будет отмечено места, где должен располагаться шпиндель устройства.
Когда шаблон размещен а устройстве, необходимо выполнить следующие действия:
- Расположить иглу в центре пересечения линий на дальней области решетки;
- Удостовериться, что головка звукоснимателя установлена правильно (параллельно) по отношению сетки;
- Установить головку на ближней стороне;
- Убедиться, что головка расположена параллельно линиям сетки.
Если есть какие-то отклонения от идеального состояния, то лучше всего будет ослабить затяжку винтов, которые фиксируют головку на картридже. Далее все, что надо сделать - это отрегулировать угол устройства. Если какие-то элементы неисправны или не позволяют поместить иглу под нужным углом, то следует заменить такие крепежные элементы.
Ключевым моментом при сборке также является обеспечение оптимального давления тонарма на поверхность винила.
При установке прижимной силы следует не забывать про следующие принципы:
- Во время работы выставлять показатели антискейтинга на значение "0";
- Дать тонарму упасть с помощью специальных грузиков;
- Во время работы головка должна располагаться только параллельно с плоскостью деки;
- Нулевое значение должно быть установлено и на регулировочном кольце, и у основания грузов;
- Поднятый рычаг с картриджем помещается строго на держатель;
- Сверить параметры на регулировочном кольце со значениями, указанными в паспорте.
Для контроля над показаниями, используют устройство (весы), которое очень точно определяет прижимную силу. Полученные при измерениях значения позволяют узнать какова величина антискейта, ведь прижимная сила и антискейт по умолчанию равны.
Правый и левый каналы отличаются по цвету обозначения (красный и черный соответственно). Важно правильно соединить провод заземления к усилителю.
