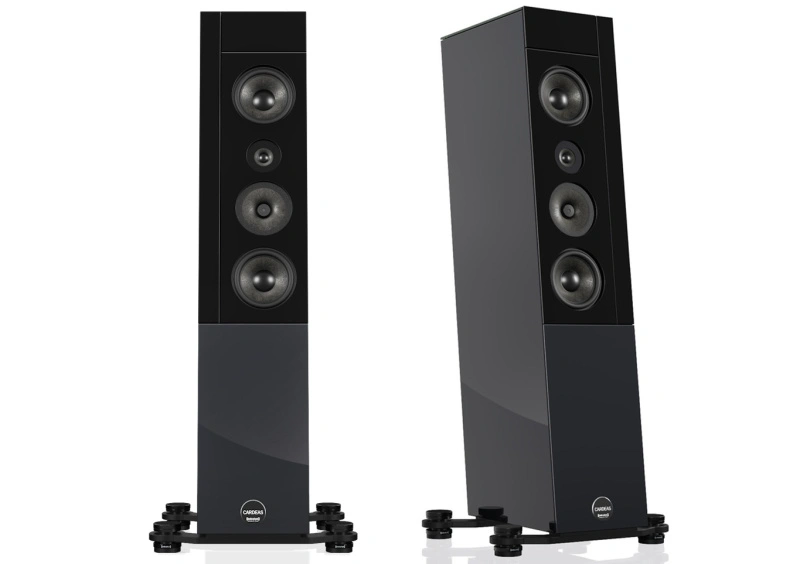

Напольная акустика Audio Physic CARDEAS - Glass Black

Акустическая система Audio Physic Cardeas последнего поколения представляет собой результат четырех десятилетий исследований и, одновременно, радикально новое начало.

Особая конструкция корпуса

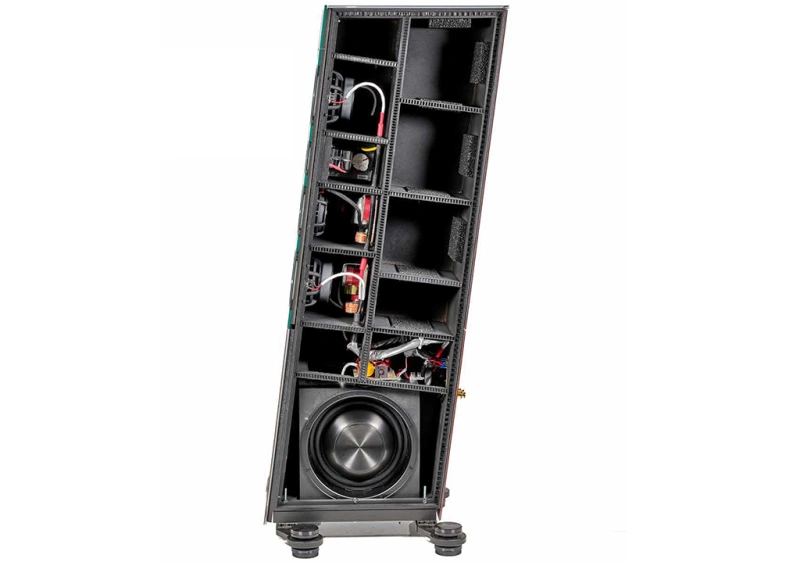

В основе акустической системы Cardeas лежит сложный многослойный корпус асимметричной конструкции, разделенный на двенадцать камер различного размера с многочисленными распорками. Каждый фронтальный динамик Cardeas работает в своем собственном выделенном объеме. Внутри корпуса расположены высокопрочные сэндвич-панели из сотового материала в сочетании с фанерой, которые обеспечивают максимальную жесткость и стабильность, а оболочка из композита на основе стеклоэластомера гарантирует превосходное демпфирование резонансов.

В конструкции корпуса используется также керамическая пена — легкий, сверхтвердый материал с губчатой структурой, который состоит в основном из воздуха и обладает чрезвычайно большой площадью поверхности. Блоки этого материала действуют как демпфирующие элементы в различных камерах, не уменьшая акустически значимый объем для звука, излучаемого от обратной поверхности динамиков в корпус. Элементы из керамической пены расположены и в отверстиях между камерами корпуса, где они действуют как сопротивление воздушному потоку.

Керамическая пена является и частью специальной конструкции фазоинвертора или, точнее, полосового фильтра, который предотвращает образование резонансного пика в басовом диапазоне. Конструкция с двумя направленными вниз фазоинверторами позволяет избежать неприглядных отверстий в корпусе и обеспечивает более однородное распространение баса. В отличие от заднего порта, это также позволяет размещать акустическую систему ближе к стене без значительного ущерба для звука.

Внешние стеклянные панели не имеют прямого контакта с внутренним корпусом. Они крепятся с помощью специальной эластичной клейкой ленты, дополнительно поглощающей вибрации. Стекло, благодаря своему значительному весу, усиливает демпфирующий эффект, более того, воздух, запертый между стеклянными панелями и корпусом, действует как звукоизолятор – подобно многослойному стеклопакету. Подобная конструкция корпуса эффективно минимизирует резонансы, создавая идеальную основу для чистого неискаженного звука.

Новый материал для диафрагмы излучателей

Диафрагмы всех четырех фронтальных излучателей Cardeas изготовлены из совершенно нового материала — RecoTec. В течение многих лет алюминий был предпочтительным решением при изготовлении мембран излучателей Audio Physic — его твердость и жесткость позволяли достичь точности и разрешения, недостижимых при применении бумаги. Другие твердые высокотехнологичные материалы не подходили по разным причинам: например, композиты из углеродного волокна были исключены, поскольку сочетание синтетической смолы и структуры углеродного волокна имели склонность к появлению резонансов. Но у алюминия тоже есть свои особенности, и он, конечно, не является панацеей.

Новый материал диффузоров RecoTec состоит из углеродных волокон, которые расположены совершенно хаотично – подобно бумаге. Эта волокнистая ткань внедрена в матрицу из высокочистого полипропилена, которая служит для связывания и фиксации армирующих волокон. При этом, не применяются ни клеи, ни синтетические смолы — необходимая жесткость композита достигается исключительно за счет тепла и давления, поэтому полученный материал отличается крайне низкими собственными резонансами.

RecoTec обладает фундаментальными преимуществами – конструкционными и звуковыми. Механически он более устойчив к давлению, чем алюминий, который склонен к деформации. В звуковом отношении RecoTec представляет собой симбиоз: с одной стороны, он обеспечивает точность и разрешение современной алюминиевой диафрагмы, а с другой — естественность и насыщенность основного тона, которыми отличаются классические бумажные диафрагмы. Таким образом, RecoTec предлагает лучшее из обоих миров и при этом отличается абсолютной свободой от резонанса.

Применив в конструкции фронтальных излучателей новую диафрагму, инженеры изменили и материал подвеса. Теперь используется более долговечный EPDM (этиленпропилендиеновый каучук) вместо SBR (стирол-бутадиеновый каучук). Это обеспечивает большую детализацию и меньшее количество деформаций, при сохранении тех же измеренных характеристик.

Конструкция излучателей

Конусный твитер HHCT версии «V+» начинает работать с частоты 2,9 кГц. Он оснащен диафрагмой из нового материала RecoTec, но в остальном демонстрирует характерную для Audio Physic деликатность. Площадь излучающей поверхности конусной диафрагмы в сравнении с другими конструкциями значительно больше, поэтому для возбуждения звуковой волны достаточно небольшого смещения мембраны. Диафрагма работает без лишних колебаний, которым могут быть подвержены классические купольные аналоги, она сверхлегкая и движется исключительно линейно, как идеальный поршень.

В широком диапазоне рабочих частот такая мембрана дает ровный, как по линейке, равномерный подъем амплитуды на оси излучения и исключительно сбалансированную и однородную характеристику направленности звукового излучения во все стороны от оси. В итоге твитер воспроизводит звук с очень низким уровнем искажений, однородным звуковым излучением и высокой линейностью вплоть до частоты 40 килогерц.

Среднечастотный излучатель HHCM версии «V SL+» имеет нижнюю границу 300 Гц и обладает уникальной конструкцией без центрирующей шайбы, что дает в итоге большую скорость и эффективность работы. Стабилизация и центрирование диафрагмы обеспечиваются исключительно одним подвесом. Для стабилизации под нагрузкой этот подвес имеет специальную конструкцию: U-образный плоский подвес, приклеен к диафрагме и крепится с обратной стороны с помощью алюминиевого натяжного кольца немного большего диаметра — предварительно натянутый подвес удерживает диафрагму в нужном положении.

Помимо материала (здесь также применен RecoTec), изменилась и форма диафрагмы: для большей жесткости и стабильности она теперь имеет более плоскую общую геометрию, но с более выраженным изгибом к центру. Фазовыравнивающий колпачок теперь изготовлен из виброустойчивого пластика, а не из подверженного звону металла, как в предыдущих версиях. Это стало возможным благодаря изменению материала магнита — теперь используется феррит вместо неодима, что исключает необходимость дополнительного охлаждения.

В диапазоне от 100 до 300 Гц используются два 180 мм СЧ/НЧ излучателя «Double Surround». В их конструкции без центрирующей шайбы используется два подвеса, поскольку работа диафрагмы в этом диапазоне более энергозатратна и требует лучшего демпфирования. Диафрагмы этих излучателей фактически представляют собой двойные конусы. Второй конус прикреплен к задней части основной диафрагмы и соединен с общей корзиной динамика через собственный подвес.

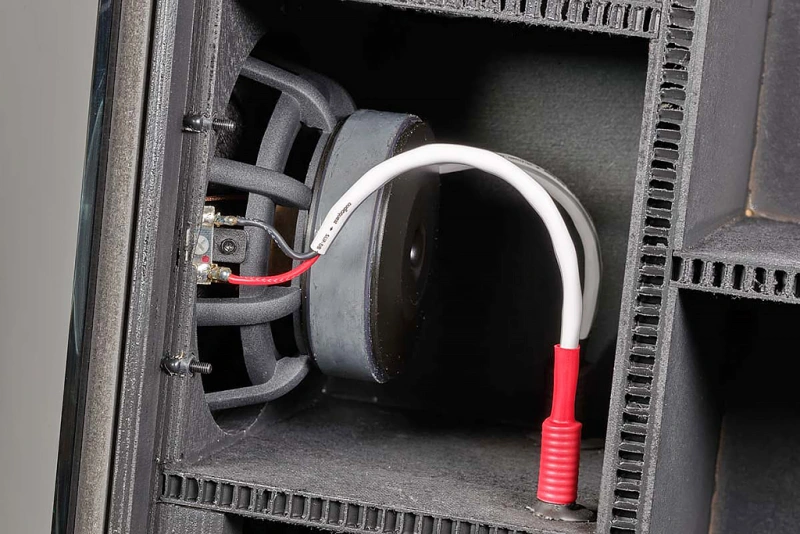

Низкочастотные излучатели Cardeas расположены внутри корпуса, в отдельном отсеке, диффузорами друг к другу. Работают они по принципу «push-push», одновременно двигаясь навстречу и отдаляясь друг от друга, взаимно компенсируя свои вибрационные импульсы.

Каждый НЧ излучатель оснащен алюминиевой диафрагмой диаметром 28 сантиметров, напоминающей перевернутую чашу. Эта чаша изгибается над всем динамиком, а не выступает из него, как обычная конусная диафрагма. Такая конструкция позволяет сделать низкочастотные динамики невероятно тонкими: их общая монтажная глубина составляет менее восьми сантиметров.

Несмотря на свой тонкий профиль, эти излучатели являются настоящими специалистами по басам, они обладают большим линейным ходом диффузора и, следовательно, большой и стабильной амплитудой колебаний. В сочетании с фазоинверторной настройкой, дуэт низкочастотных динамиков Cardeas помогает достичь впечатляющих 23 Герц.

Бескомпромиссная адаптивность с настройкой Q-SET

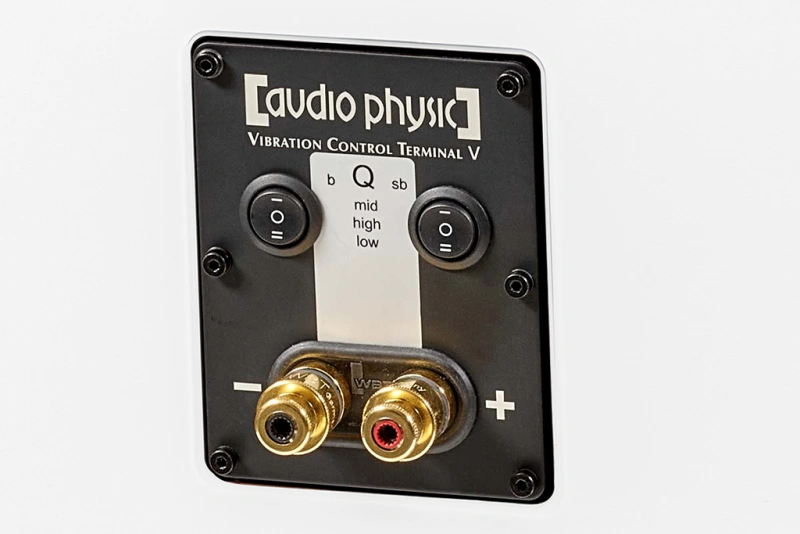

Для наилучшей адаптации акустической системы Cardeas к помещению для прослушивания предусмотрена регулировка отдачи в низкочастотной области (Q-SET). С помощью переключателей на задней панели можно регулировать качество демпфирования СЧ/НЧ и НЧ излучателей в два этапа. Это позволяет точно настроить динамик для размещения у стены или в углу без существенного изменения импеданса.

Для реализации этой функции НЧ и СЧ/НЧ излучатели имеют не одну, как обычно, звуковую катушку, а две. Двойная звуковая катушка обеспечивает индуктивную связь: это уменьшает вихревые токи, которые неизбежны из-за движения звуковых катушек в магнитной системе. Демпфирование вихревых токов можно регулировать с помощью переключателей на задней панели: в положениях «0» (высокая частота), «I» (средняя частота) и «II» (низкая частота) — добротность индуктивного демпфирования уменьшается, а влияние второй звуковой катушки снижается в два этапа. Это позволяет регулировать частотную характеристику баса, например, для размещения у стены или в углу. Управление басом достигается практически без изменения импеданса, что особенно важно для усилителя, подключенного к акустическим системам.

Внимание к мельчайшим деталям

Борьба с нежелательными резонансами, ухудшающими качество звука, проявляется во всей конструкции Cardeas. Твитер установлен на собственной монтажной пластине, изолированной от корпуса, а демпфирующее поролоновое кольцо, расположенное между пластиной и динамиком, обеспечивает дополнительную изоляцию.

Среднечастотный и средне-низкочастотный излучатели имеют двойную корзину: внешняя корзина представляет собой стабилизирующую литую алюминиевую конструкцию, а внутренняя — пластиковую, демпфирующие свойства которой поглощают вибрации материала. Обе корзины имеют только точечные контактные поверхности и эффективно изолированы друг от друга.

Для еще большего снижения вибраций все винты ввинчиваются не в сам корпус, а в демпфирующие неопреновые штифты. Сотовые панели изолируют корпус и основание друг от друга. Наконец, опоры с магнитной развязкой Audio Physics VCF Magnetic Plus обеспечивают виброизоляцию от поверхности. Их внутренняя двухкомпонентная конструкция содержит два мощных, взаимно отталкивающихся магнита. Cardeas словно парят над землей, благодаря практически бесконтактной конструкции.

Технические характеристики

Тип оборудования: акустическая система напольная

Конструкция: 4-х полосная

Акустическое оформление: фазоинвертор (вниз)

Рекомендуемая мощность усилителя: 40 — 350 Вт

Чувствительность: 90 дБ/Вт/м

Номинальное сопротивление: 4 Ом

Частотный диапазон: 23 Гц — 40 кГц

Оснащение:

• ВЧ: 1 x 39 мм HHCT V+
• СЧ: 1 x 150 мм HHCM V SL+
• СЧ/НЧ: 2 x 180 мм Double Surround Q-SET
• НЧ: 2 x 280 мм Алюминиевый конус Q-SET

Разъемы: WBT nextgen

Опоры: VCF V Magnetic Plus M8

Габариты: 1280 x 250 x 430 мм

Минимальная площадь установки: 490 x 580 мм

Вес: 63 кг/шт

В комплект входит черная стеклянная рамка с открытыми динамиками. Матерчатый гриль в комплект не входит.
