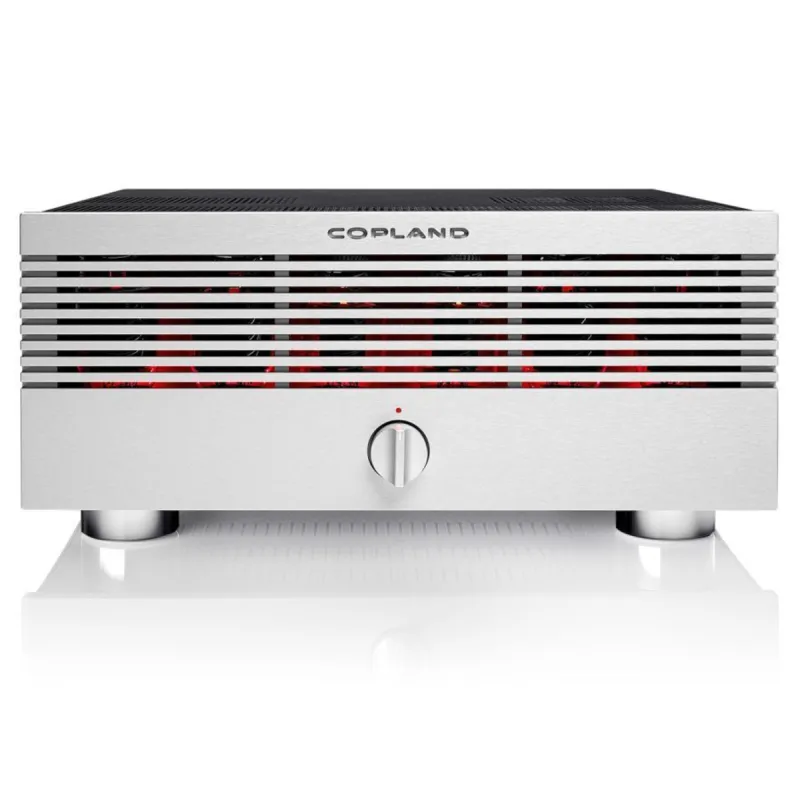

Стереоусилитель Copland CTA 506 Silver

Как бы там ни было, на сегодняшний день KT120 - одна из наиболее мощных производимых ламп для усиления аудиосигнала. По сравнению с KT88, эти потрясающие лампы могут выдать на 30% больше мощности. Имея мощность рассеивания 60 Ватт каждая, пара ламп KT120 по двухтактной схеме может достичь выходной мощности аудиосигнала в 200 Ватт. При использовании в конструкциях с более скромными цифрами выходной мощности, KT120 могут предоставить невероятную динамику без искажений.

Когда выходная мощность начинает превышать 50 Вт, входные и драйверные цепи сталкиваются с серьезным увеличением тока, отдаваемого на входы мощностных каскадов усилителя. Данная ситуация не зависит от выбора элементной базы, будь-то биполярные транзисторы, полевые транзисторы или электронные лампы, а также от того, имеется ли в схеме один усилительный элемент или несколько менее мощных, подключенных параллельно.

Даже несмотря на то, что полевые транзисторы и лампы теоретически управляются напряжением, они также требуют отдачи тока от драйверных цепей (с относительно низким выходным импедансом), что частично обусловлено увеличением входных емкостей, а частично - нередко пренебрегаемым фактом того, что в лампе ток течет и через сигнальный вход тоже.

Для предотвращения чрезмерной нагрузки на усилительные каскады, в CTA506 задействована эффективная буферная схемотехника. Буферы представляют собой усилители тока с низкими искажениями, которые не усиливают сигнал по напряжению, а делают его сильнее по току. Другой положительной стороной использования буферов является согласование по сопротивлению драйверных и мощностных ламп.

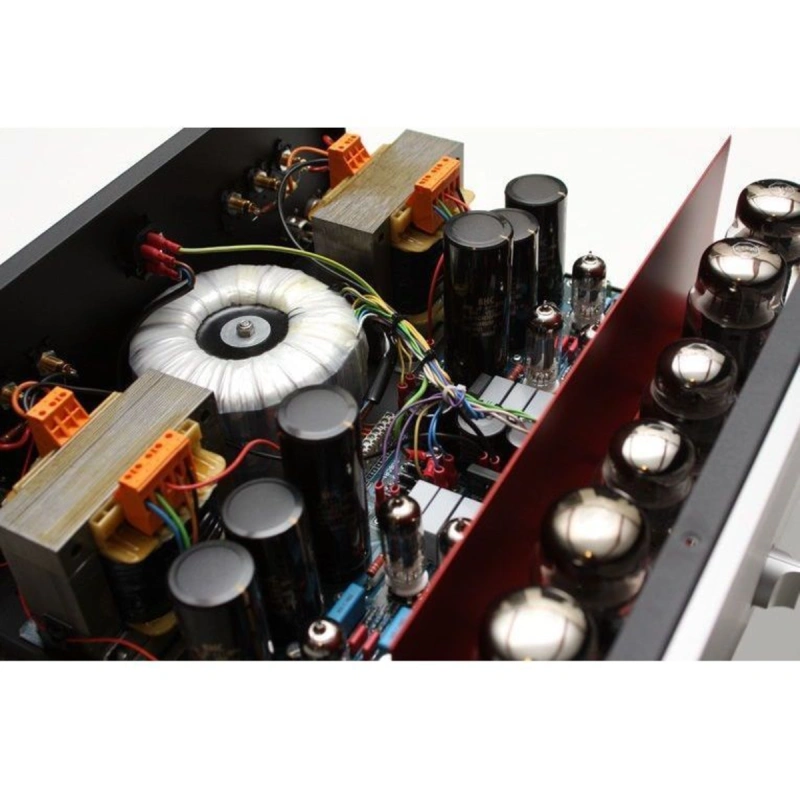

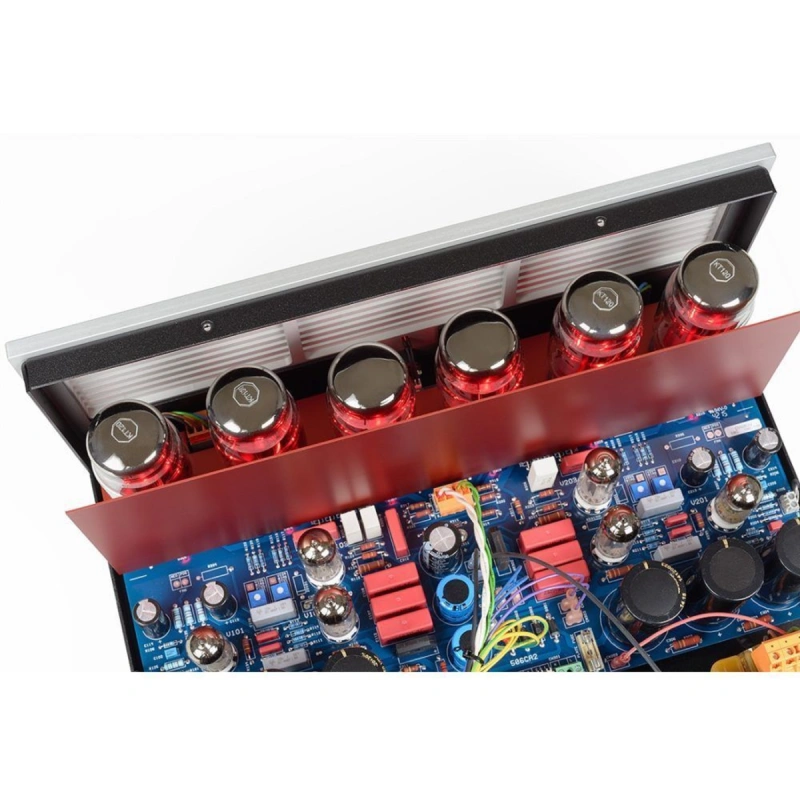

Двухтактные выходные каскады CTA506 имеют в своей основе пару ламп KT120 в ультралинейном включении, предоставляя низкие искажения триодов в сочетании с мощностью тетродных ламп. Отдельный блок питания входных каскадов усилителя позволяет массивным накопительным конденсаторам емкостью более 3000 микрофарад независимо работать на лампы выходных каскадов.
