NAT Audio Signature Phono
Signature Phono
Ламповый фонокорректор с вакуумной инвертирующей цепью.
Ламповый фонокорректор с вакуумной инвертирующей цепью RIAA (Vacuum RIAA by NAT)
NAT задаёт новый стандарт в сегменте фонокорректоров класса state-of-the art своим новым подходом - вакуумной инвертирующей цепью RIAA в модели Signature Phono New.
Стандартная RIAA схема состоит из резисторов и конденсаторов, в лучшем случае с индуктивностью на пути сигнала. Вместо этого NAT использует в качестве корректирующей среды вакуум. Модель Signature Phonoсодержит10 электронных ламп в схеме с нулевой общей обратной связью.

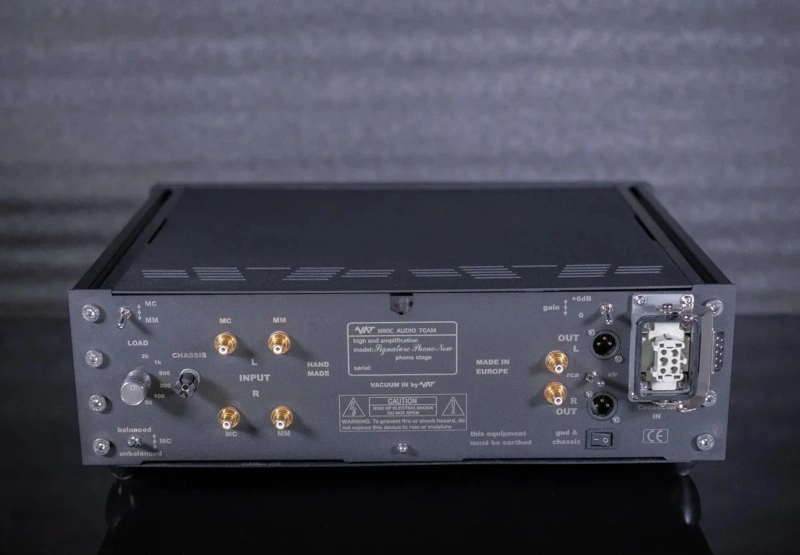

Signature Phono– полностью балансный корректор от входа (в режиме МС) до выхода! Предусмотрена возможность переключиться из балансного режима в небалансный (на задней панели).

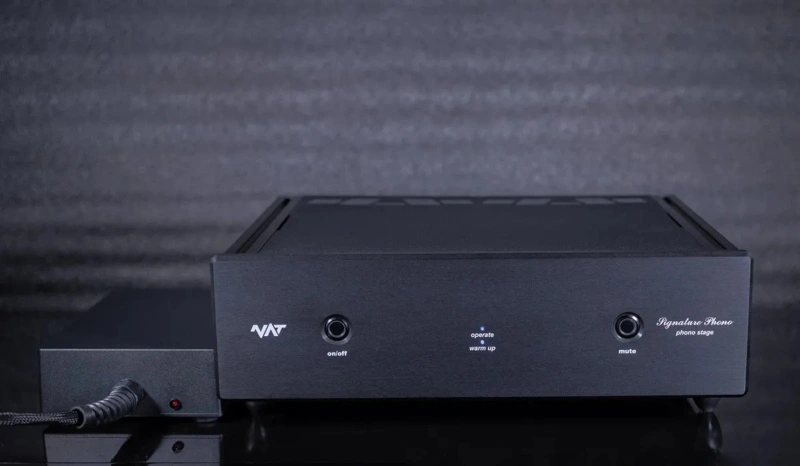

Переменное питающее напряжение фильтруется и полностью стабилизируется выносным блоком питания с силовым кабелем. Блок питания/кондиционер с высоким запасом энергии (320 джоулей) для питания малошумящих триодов с высоким усилением! Все лампы – NOS (New Old Stock). Используется настоящий премиумный сетевой ввод Oyaide, поэтому нет необходимости в дополнительном силовом кабеле! Его блок питания/кондиционер заменяет в самом лучшем виде! Внутри также имеется детектор фазы сети (определение L) с индикацией светодиодом на корпусе блока.
В предельно коротком сигнальном тракте Signature Phono только входнойтрансформатор ручной намотки и межкаскадные дроссели (4 отдельных моточных изделия). Магнитный материл сердечников, самый лучший из всех возможных – нанокристаллический!
Специальная конструкция выходных трансформаторов в Signature Phonoпредусматривает изменение конфигурации с однотактной (RCA) на истинно балансную (XLR).
Малая амплитуда сигнала от MC-картриджей повышается премиальными повышающими полностью балансными трансформаторами NAT ручной намотки с нанокристаллическими сердечниками.
Предусмотрен выбор входного нагрузочного сопротивления (из шести значений - 50, 100, 200 и 500 Ом, 1 и 2 кОм) для разных картриджей!
Прекрасное отношение сигнал/шум, поскольку входные MC трансформаторы практически бесшумны!
При выходном сопротивлении 300 Ом Signature Phono может легко прокачивать межблочные кабели любой длины.
Высококачественные позолоченные коннекторы с тефлоновыми (PTFE) изоляторами используются для входа и выхода.
Каждый экземпляр Signature Phono собран вручную, точно настроен и испытан в течение 100-часового периода прогрева.
Качество электронных компонентов, используемых в Signature Phono, на самом высоком уровне: конденсаторы военного грейда с допуском 0.1%, высококачественные конденсаторы фильтра с энергией 320 джоулей, резисторы Vishay 0.1%, электролитические конденсаторы с рабочей температурой 105 C, входной трансформатор с серебром и OFC для каскада MC...
Signature Phono работает в любой стране мира при питании переменным напряжением 100 – 250 В с частотой 50 – 60 Гц (конкретное значение устанавливается только на фабрике).
Напомним: Signature Phono подтверждает глобальную инновационность подхода NAT.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- ламповая инвертирующая схема RIAA – оригинальный подход NAT
- нулевая обратная связь (уникальная конструкция)
- полностью триодная ламповая конфигурация
- семь различных моточных изделий внутри
- высокая энерговооружённость (320 Дж) блока питания
- нувисторные триоды военного грейда (NOS) (10 шт. в аппарате)
- премиальные повышающие трансформаторы с балансной конфигурацией на нанокристаллических сердечниках (2 шт. в аппарате)
- премиальные межкаскадные дроссели на нанокристаллических сердечниках (2 шт. в аппарате)
- премиальные выходные трансформаторы ручной намотки на нанокристаллических сердечниках с балансной конфигурацией (2 шт. в аппарате)
- выбор нагрузочного сопротивления для разных МС-картриджей
- выносной кондиционер питания с премиальным коннектором Oyaide
- функция плавного запуска
- позолоченные RCA и XLR разъёмы с тефлоновыми изоляторами
- ручная сборка на шасси с модульной конструкцией
- анодированная алюминиевая лицевая панель толщиной 15 мм
- применение станков с компьютерным числовым управлением (ЧПУ)
Технические характеристики
|
Частотный диапазон |
10 Гц - 100 кГц |
|
Шум |
< -84 дБ "A" взвешенный |
|
Усиление |
42 дБ MM standard, +6 дБ MM high, +14 дБ MC (всего 62 дБ или 56 дБ в качестве опции) |
|
Точность RIAA |
± 0.4 дБ |
|
Разбаланс каналов |
< 0.1 дБ |
|
КНИ + шум |
< 0.1 % |
|
Входное сопротивление |
На выбор 50, 100, 200 и 500 Ом, 1 и 2 кОм) для МС, 47 кОм для ММ |
|
Разделение каналов |
> 96 дБ |
|
Состав ламп |
х10 нувисторных триодов |
|
Сдвиг фазы |
(не инвертирует) 0 градусов |
|
Выходное сопротивление |
< 300 Ом @ 1 кГц |
|
Питание |
От 100 до 240 В @ 50 - 60 Гц, макс. 60 ВА |
|
Габариты |
Главное устройство: 483 мм ширина x 420 мм глубина x 168 мм высота Блок питания: 275 мм x 175 мм x 70 мм |
|
Масса нетто |
Около 24 кг с БП без упаковки |
|
Полная масса |
Около 34 кг в упаковке |
Характеристики
NAT Audio
NAT проектирует и производит аудиокомпоненты High End класса.
Модельный ряд составляет линейные предусилители, фонокорректоры, сетевой кондиционер и повышающий МС-трансформатор.
Главные особенности этих продуктов – триодная конфигурация, короткий путь сигнала, нулевая обратная связь и однотактная схемотехника. NAT "копает глубоко" в поисках необычных решений и бескомпромиссного воспроизведения звука!
NAT – один из наиболее инновационных производителей в мире, выпускающий ламповые и гибридные усилители высокого класса.
Ниже приведены факты, подтверждающие это определение:
Первый полностью ламповый линейный предусилитель с непосредственной связью между каскадами и нулевой обратной связью - модель Utopia (2001 г.).
Первый самый мощный (70 Вт) полностью ламповый однотактный усилитель мощности на прямонакальном триоде с катодной связью и нулевой обратной связью – модель Se3 (2003 г.).
Первый ламповый фонокорректор с полностью аккумуляторным питанием и нулевой обратной связью - модель Signature Phono (2004 г.).
Первый самый мощный (160 Вт) полностью ламповый однотактный усилитель мощности на прямонакальном триоде с анодной (стандарт) связью и нулевой обратной связью – модель Magma(2008 г.).
Первый гибридный однотактный интегральный усилитель с непосредственной связью каскадов и нулевой обратной связью – модель SymbiosisSe(2008 г.).
Первый сетевой кондиционер с эффектом плазмы и нулевой обратной связью – модель Xenon (2009 г.).
Первый ламповый линейный предусилитель с полностью аккумуляторным питанием, трансформаторной связью каскадов и абсолютно нулевой обратной связью - модель Magnetostat (2010 г.).
Первый гибридный линейный предусилитель на J-FETтранзисторах с единичным усилением, трансформаторной связью каскадов и нулевой обратной связью - модель Magnetic (2011 г.).
Первый ламповый фонокорректор с инвертированной схемой RIAA - модель Signature Phono Vacuum RIAA (2013 г.).
Первый высокомощный однотактный усилитель на металлокерамической лампе также с нулевой обратной связью – модель Microwave (2013 г.)
Первый сетевой кондиционер на лампах с силовым кабелем и нулевой обратной связью модель Vacuum Cord (2014 г.).
Ещё один первый самый мощный (170 Вт) ламповый однотактный усилитель мощности на прямонакальном триоде с анодной (стандарт) нагрузкой и нулевой обратной связью – модель MagmaNew(2014 г.).
Первый ламповый фонокорректор с инвертирующей схемой RIAA и полностью аккумуляторным (включая накалы) питанием - модель Signature Phono Vacuum RIAA (2015 г., апгрейд версии 2013 г.).
Первый ламповый фонокорректор с инвертирующей схемой RIAA БЕЗ КОНДЕНСАТОРОВ, и полностью аккумуляторным (включая накалы) питанием - модель Signature Phono Vacuum RIAA (в 2017 г. выпущен как новая модель).
Первый однокаскадный однотактный гибридный моно усилитель мощности без выходных трансформаторов (OTL) и выходных конденсаторов (OCL) – модель Magneto (2020 г.).
Первый абсолютный DC (в сигнальном тракте нет ни конденсаторов, ни межкаскадных трансформаторов или дросселей, ни даже резисторов) «вакуумный подавитель» NAT – модель Magma Evo (2023 г.).
Упомянутые выше модели являются первыми коммерческими аудиокомпонентами в своем собственном классе.
В процессе изготовления компонентов особое внимание уделяется подбору деталей, из которых они собираются. Особенно тщательно NAT подходят к выбору ламп. Когда это возможно, используются лампы NOS (New Old Stock, т.е. новые из старых запасов) самых известных мировых производителей (General Electric, RCA, CEI Electron Tube, EI). Большинство из них также прошли военную приёмку.
Выходные трансформаторы в усилителях мощности NAT имеют особую конфигурацию. Уникальное исполнение этих однотактных выходных трансформаторов обеспечивает чрезвычайно широкую частотную характеристику (пример: усилитель мощности Transmitter имеет рабочий диапазон от 8 Гц до 110 кГц).
Все аудиокомпоненты NAT изготавливаются вручную и перед отправкой клиентам проходят строгие испытания при прогреве в течение более 100 часов для каждого изделия.
В продукции NAT Audio используются лампы N.O.S. (New Old Stock, «новые из старых запасов»), резисторы Vishay с допуском 0,1%, выходные трансформаторы собственной разработки, электролитические конденсаторы большой ёмкости, а также позолоченные коннекторы, изготовленные по спецзаказу. Рабочий ресурс ламп – до 10000 часов; рабочий режим выходных триодов – не более 60% от максимальной рассеиваемой мощности; используются схемы мягкого старта с плавной подачей питающих напряжений – так обеспечивается высокая надёжность усилителей. Из инновационных решений особого внимания заслуживают фонокорректор Signature Phono – без RC-цепей и с вакуумом в качестве корректирующей среды; моноблок Magneto – без выходных трансформаторов и конденсаторов; сетевой кондиционер Vacuum Cord New на лампах с нулевой проходной ёмкостью.
