Подключение саундбара, телевизора и ПК к AV-ресиверу
Для создания домашнего кинотеатра или организации развлекательного центра в гостиной важно правильно настроить и подключить все элементы аудио- и видеосистемы. AV-ресивер играет ключевую роль в такой системе.
21 августа 2024
Содержание
- Назначение и функции AV-ресивера
- Подключение AV-ресивера к телевизору
- Подключение саундбара к AV-ресиверу
- Подключение акустических систем к AV-ресиверу
- Подключение AV-ресивера к оконечному усилителю
- Подключение AV-ресивера к компьютеру

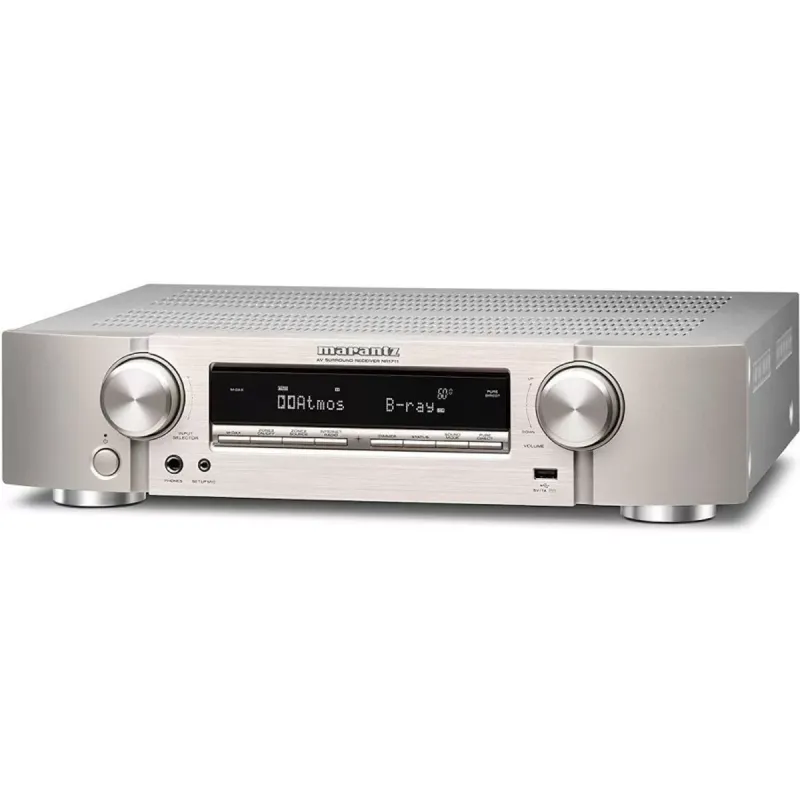

Назначение и функции AV-ресивера
Аудио/видео-ресивер — это комплексное устройство, которое объединяет в себе функции многоканального усилителя, декодера цифрового звука, тюнера и коммутатора сигналов. Его задействуют в домашних кинотеатрах для создания объемного звука и эффективного управления различными источниками аудио и видео. AV-ресиверы бывают различной конфигурации, начиная с базовых пятиканальных моделей, поддерживающих стандартные звуковые системы, и заканчивая семи- и девятиканальными устройствами, совместимыми с передовыми форматами: Dolby Atmos и DTS.
☝ Они предназначены не только для воспроизведения звука в кинотеатрах, но и для прослушивания музыки, усиления и передачи сетевого контента на воспроизводящие устройства. Более того, ресиверы могут управлять звуковыми системами в нескольких комнатах, что реализуется через функцию мультирум. Несмотря на многофункциональность, подключение и настройка AV-ресивера требуют внимательности и знания определенных принципов.
Подключение AV-ресивера к телевизору
Прежде чем приступать к подключению AV-ресивера к телевизору, следует учитывать несколько ключевых аспектов.
Первый принцип. Выбор оптимального типа подключения, который обеспечит максимальное качество сигнала. На сегодняшний день HDMI-интерфейс считается лучшим решением для передачи видеоданных высокой четкости без потерь и поддерживает многоканальный звук. При этом HDMI ARC (Audio Return Channel) интерфейсы, способные передавать сигналы в обе стороны, набирают популярность. Данное соединение не только сохраняет качество сигнала, но и позволяет использовать меньшее количество кабелей.
Если HDMI-интерфейс недоступен, можно использовать SCART-разъем, который поддерживает хорошее качество изображения, особенно на больших экранах. SCART имеет 21 контакт и способен передавать как аудио, так и видеосигналы, что делает его универсальным решением.
☝ Другим вариантом может быть компонентное соединение, разделяющее видеосигнал на три составляющих: два цветовых и один яркостный. В связи с этим улучшается качество изображения, хотя и увеличивается количество необходимых кабелей. Такой способ подключения рекомендуется, если HDMI или SCART не могут быть использованы.
Композитное соединение, представляющее собой три цветных кабеля (красный, белый и желтый), передает аналоговый стереосигнал и видеоданные. Такой вариант соединения уместен для старых моделей оборудования и сегодня может служить лишь для проверки соединения.
Второй принцип. Упрощение подключения. Чем меньше кабелей используется для соединения устройств, тем меньше вероятность возникновения помех и лучше качество сигнала. Вдобавок это облегчает выявление неисправностей в случае проблем.
Третий принцип. Качество используемых кабелей. Инвестируйте в высококачественные экранированные кабели с минимальной длиной, чтобы обеспечить наилучшее качество изображения и звука. Не стоит на них экономить при подключении дорогостоящей техники.
Инструкция по подключению AV-ресивера к телевизору
Подключение AV-ресивера к телевизору можно свести к нескольким простым шагам.
- Изучите доступные интерфейсы на телевизоре и ресивере, выберите наиболее подходящий вариант, например, HDMI ARC.
- Подберите соответствующий кабель для подключения.
- Убедитесь, что все устройства отключены от электропитания.
- Найдите соответствующие разъемы на телевизоре и AV-ресивере, выполните подключение.
- Включите устройства.
- Если телевизор не настроился автоматически на сигнал от ресивера, зайдите в меню и выберите нужный вход вручную.

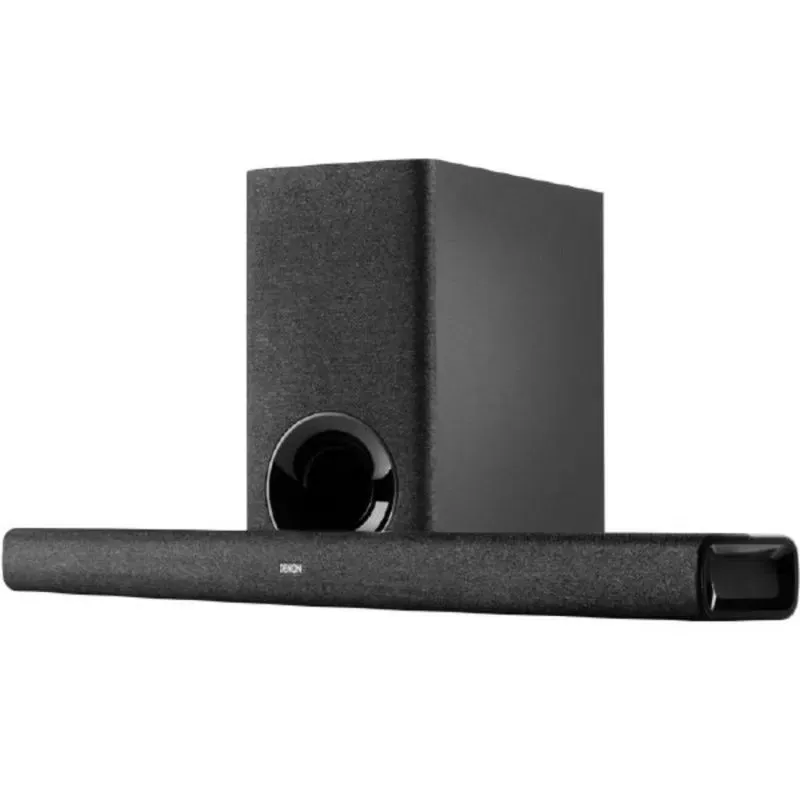

Подключение саундбара к AV-ресиверу
Современные телевизоры, несмотря на высокое качество изображения, часто страдают от недостаточного объемного звучания. Для решения этой проблемы используется саундбар — компактная звуковая панель с несколькими динамиками, расположенными под разными углами. Такие панели обеспечивают объемный звук и не занимают много места.
Подключение саундбара к AV-ресиверу, как правило, не вызывает сложностей. Наиболее распространенным вариантом считается подключение пассивного саундбара без встроенного усилителя. Процесс аналогичен подключению телевизора: выбирается соответствующий интерфейс, предпочтительно HDMI, подбирается кабель, и выполняется подключение при отключенном питании.
Подключение акустических систем к AV-ресиверу
☝ Подключение акустических систем домашнего кинотеатра требует большего внимания, так как количество подключаемых устройств возрастает. Основной принцип остается прежним: перед подключением следует отключить питание всех устройств, убедиться в целостности кабелей и их правильной маркировке, чтобы избежать ошибок при подключении.
Возможные трудности при подключении акустики к AV-ресиверу
- Тесное расположение разъемов на задней панели ресивера может затруднить подключение. Решение — использование специальных акустических кабелей с разъемами типа «тюльпан».
- Определение необходимой длины кабелей, особенно для задних динамиков, требует внимательности. Важно заранее рассчитать расстояния и приобрести кабели подходящей длины.
- Маскировка кабелей. Для этого можно задействовать плоские кабели, кабельные каналы или проложить провода за плинтусом, чтобы они не мешали и не портили внешний вид комнаты.
Подключение AV-ресивера к оконечному усилителю
AV-ресиверы, как правило, предназначены для просмотра фильмов, и встроенные в них усилители часто относят к классу D. Он отличается компактностью и экономичностью, но может создавать высокочастотные помехи, что снижает качество звука. Для улучшения звучания меломаны подключают AV-ресиверы к оконечному усилителю.
Процесс подключения включает следующие шаги:
- выберите подходящие межблочные кабели;
- найдите на задней панели AV-ресивера выход «Pre-Out» и подключите к нему межблочные аудиокабели;
- подключите кабели к линейному входу усилителя;
- соедините устройства с помощью акустических кабелей;
- включите питание аппаратуры;
- проведите калибровку, чтобы настроить равномерный уровень громкости на всех колонках.
Подключение AV-ресивера к компьютеру
Подключение AV-ресивера к ПК специалисты считают простым процессом, если на компьютере установлена видеокарта с поддержкой HDMI. Подключение происходит по следующей схеме: HDMI-кабель соединяет видеокарту и входной разъем HDMI на ресивере. Если HDMI-разъем отсутствует, можно использовать переходник DVI на HDMI.
Таким образом, подключение различных устройств к AV-ресиверу не является сложной задачей, если следовать инструкциям и учитывать особенности техники. Если у вас нет времени или опыта для выполнения всех шагов, можно обратиться к специалистам для настройки системы.
