Подключение головки звукоснимателя по цветам

Качественное воспроизведение звука с виниловых пластинок начинается с правильного подключения головки звукоснимателя. В нашем новом материале мы подробно расскажем о том, что такое головка звукоснимателя, зачем нужна точная цветовая маркировка проводов и как избежать ошибок при подключении.

04 июля 2025

Правильное подключение головки звукоснимателя — это ключ к качественному воспроизведению звука с виниловых пластинок. Одной из важнейших частей этого процесса считается использование цветовой маркировки проводов. Разберем подробно, что такое головка звукоснимателя, зачем нужна точная цветовая маркировка, и как правильно подключать провода, чтобы избежать ошибок и получить чистое, насыщенное звучание.

Что такое головка звукоснимателя и зачем она нужна?

Головка звукоснимателя — это устройство, установленное на тонарме винилового проигрывателя, которое преобразует механические вибрации от дорожек пластинки в электрические сигналы. Они затем усиливаются и превращаются в звук, который мы слышим через акустическую систему.

Audio-Technica AT-VM760SLC

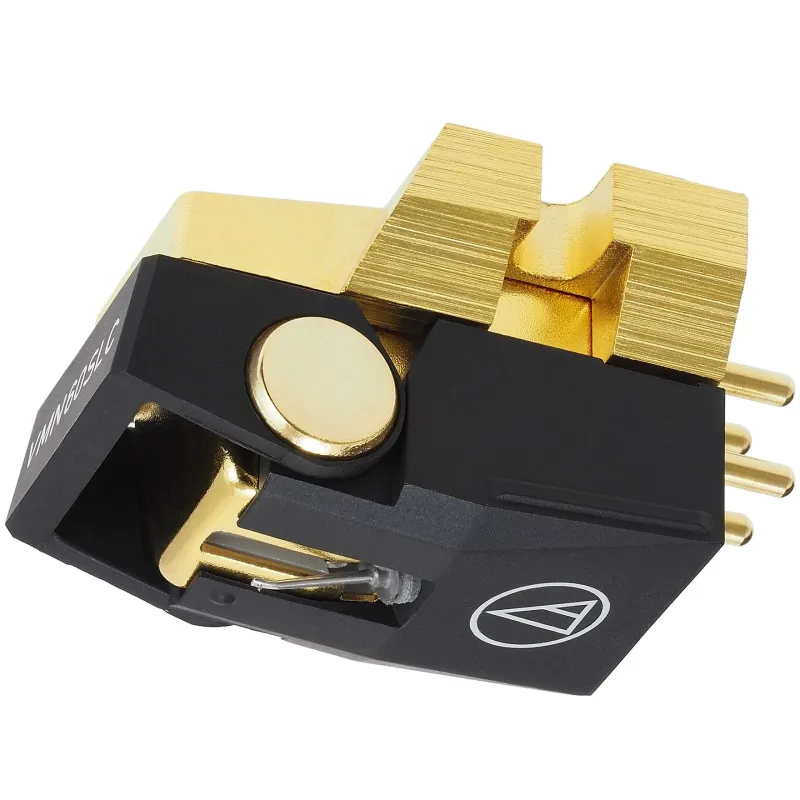

Головка звукоснимателя Audio-Technica AT-VM760SLC

Головка звукоснимателя состоит из нескольких ключевых элементов. Среди них:

  • игла, которая касается звуковой дорожки пластинки и считывает ее вибрации;
  • картридж, преобразующий механические вибрации в электрические сигналы;
  • крепление и контакты, соединяющие головку с проводкой тонарма.

Без качественной головки звукоснимателя ни один виниловый проигрыватель не сможет раскрыть свой потенциал. Поэтому ее правильная установка и подключение имеют решающее значение.

Зачем важно правильно подключать головку звукоснимателя?

Точная настройка и правильная схема подключения головки звукоснимателя обеспечивают чистоту звука. Неправильное подсоединение может привести к шумам, фоновому гулу или искажениям. При неправильной работе головка может повреждать дорожки винила. В связи с этим о сохранности пластинок на протяжении длительного периода времени речь идти не может. Правильность подключения звукоснимателя обеспечивает оптимальную производительность. Только при выборе необходимой полярности и контакте сигналы передаются с минимальными потерями.

Игнорирование цветовой схемы проводки или небрежное подключение могут не только ухудшить звук, но и привести к поломке оборудования.

Цветовая маркировка проводов головки звукоснимателя

Цветовая схема проводки головки звукоснимателя была разработана для упрощения процесса подключения и обеспечения стандартизации. Благодаря маркировке, пользователи легко определяют, какой провод к какому контакту подключить.

Как распознать проводку по цветам?

Каждый провод в головке звукоснимателя имеет определенный цвет, указывающий на его назначение.

  • Красный означает правый канал (плюс).
  • Белый представляет левый канал (плюс).
  • Зеленый указывает на правый канал (минус, земля).
  • Синий означает левый канал (минус, земля).

Данные  цвета считаются общепринятыми стандартами, которые поддерживаются большинством производителей оборудования.

Стандартная цветовая схема подключения проводов

Цветовая маркировка помогает точно подключить головку к тонарму, чтобы обеспечить правильную передачу сигнала. Какие же цвета проводов для подключения головки звукоснимателя следует иметь в виду?

  • Красный провод соединяется с правым плюсовым контактом головки.
  • Белый провод подключается к левому плюсовому контакту.
  • Зеленый провод соединяет правый канал с землей.
  • Синий провод — это заземление для левого канала.

Важно следовать данной схеме, чтобы избежать ошибок, которые могут повлиять на качество звука или вызвать проблемы с оборудованием.

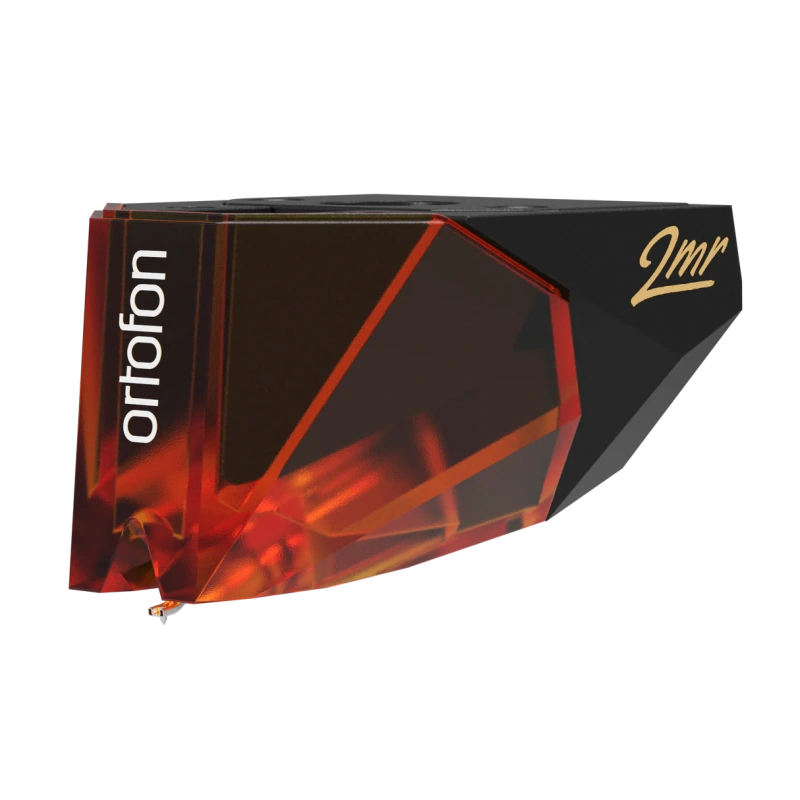

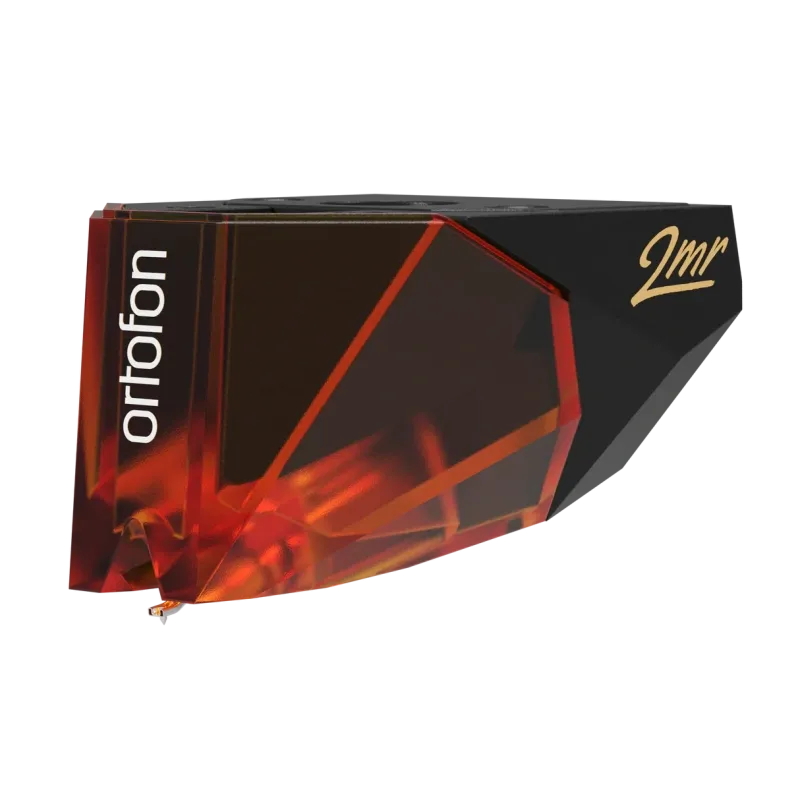

Ortofon 2M Black

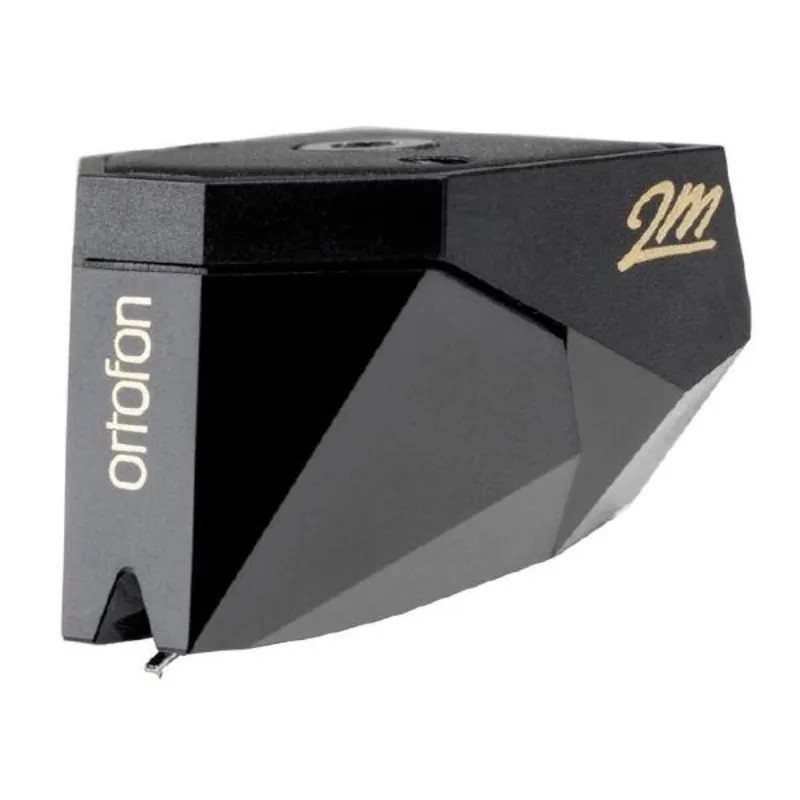

Головка звукоснимателя Ortofon 2M Black

Что означают разные цвета проводов в подключении головки?

Каждый цвет провода соответствует определенной функции. Красный и белый — отвечают за передачу основного сигнала от правого и левого каналов соответственно. Зеленый и синий — это заземление, которое устраняет лишние шумы и защищает сигнал от внешних помех. Следование такой схеме подключения звукоснимателей обеспечивает чистый, сбалансированный звук.

Рекомендации по подключению головки звукоснимателя

Для того чтобы подключить головку звукоснимателя с держателем правильно, необходимо выполнить определенный перечень действий.

  1. Проверьте цветовую маркировку проводов. Убедитесь, что каждый провод имеет четко обозначенный цвет.
  2. Осмотрите контакты головки. Обычно на ней имеются обозначения, соответствующие цветам проводов (R+, R-, L+, L-).
  3. Подключите провода в соответствии с цветами. Соединяйте их аккуратно, чтобы избежать повреждений.
  4. Проверьте надежность контактов. Убедитесь, что провода плотно прилегают к контактам и не болтаются.

Как избежать ошибок при подключении?

Эксперты советуют придерживаться определенных рекомендаций для того, чтобы подключение головки звукоснимателя по цветам было выполнено правильно.

  • Не торопитесь, ведь аккуратность — залог успеха.
  • Используйте инструкции производителя для того, чтобы установить все элементы устройства, включая переключатель, правильно. Если у вас есть руководство по установке, внимательно следуйте ему.
  • Проверяйте полярность. Обратная полярность может привести к искажениям звука.
  • Не тяните за провода распайки. Это может повредить контактные площадки.
  • Используйте мультиметр. Он понадобится для проверки контактов, если звук все равно искажен.

Эти простые советы помогут вам избежать ошибок и сохранить оборудование в отличном состоянии.

Заключение

Подключение головки звукоснимателя по цветам — это несложный, но важный процесс, от которого напрямую зависит качество звучания вашего винилового проигрывателя. Следуйте стандартной цветовой схеме, проверяйте контакты и подключайте провода аккуратно, чтобы наслаждаться чистым и глубоким звуком. Правильный подход обеспечит долгую службу вашего оборудования и отличное качество воспроизведения, достойное настоящих аудиофилов.
